Описание конструкции

Приводы правого «А» и левого «В» колес:
1 – корпус наружного шарнира;
2 – большой хомут крепления чехла наружного шарнира;
3 – чехол наружного шарнира;
4 – малый хомут крепления чехла наружного шарнира;
5 – демпфер;
6 – вал привода правого колеса;
7 – малый хомут крепления чехла внутреннего шарнира привода правого колеса;
8 – чехол внутреннего шарнира привода правого колеса;
9 – большой хомут крепления чехла внутреннего шарнира привода правого колеса;
10 – корпус внутреннего шарнира привода правого колеса;
11 – трехшиповик внутреннего шарнира привода левого колеса;
12 – держатель чехла внутреннего шарнира привода левого колеса;
13 – чехол внутреннего шарнира привода левого колеса;
14 – хомут крепления чехла внутреннего шарнира привода левого колеса;
15 – вал привода левого колеса

Элементы внутреннего шарнира привода правого колеса:
1 – вал привода;
2 – малый хомут крепления чехла;
3 – чехол шарнира;
4 – большой хомут крепления чехла;
5 – грязеотражатель;
6 – корпус шарнира;
7 – пружина;
8 – стопорное кольцо трехшиповика;
9 – упорная шайба пружины;
10 – трехшиповик

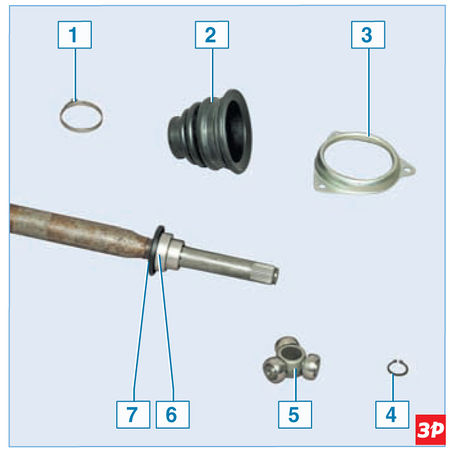

Элементы внутреннего шарнира привода левого колеса:
1 – хомут крепления чехла на наружном кольце подшипника;
2 – грязезащитный чехол шарнира;
3 – держатель чехла;
4 – стопорное кольцо трехшиповика;
5 – трехшиповик;
6 – подшипник;
7 – грязеотражатель

…на шлицевой вал, выходящий из картера коробки передач и выполненный заодно с полуосевой шестерней дифференциала (для наглядности показано на демонтированной коробке передач).

Корпус внутреннего шарнира привода левого колеса расположен в коробке передач и выполнен заодно с левой полуосевой шестерней дифференциала (показано при снятом приводе).

Подшипник (в сборе с сальником) внутреннего шарнира левого привода

При повреждении грязезащитного чехла шарнира или сальника подшипника произойдет утечка масла из коробки передач.

Наружный шарнир привода:
1 – кулак;
2 – ролик;
3 – трехшиповик;
4 – корпус шарнира
