158-2 Largus
Описание конструкции
Передняя подвеска:
1 – подрамник;
2 – рычаг подвески с сайлент-блоками и шаровой опорой;
3 – поворотный кулак со ступицей и подшипником;
4 – амортизаторная стойка;
5 – штанга стабилизатора поперечной устойчивости
Элементы передней подвески на автомобиле:
1 – рычаг;
2 – подрамник;
3 – болт крепления рычага к подрамнику;
4 – штанга стабилизатора поперечной устойчивости;
5 – скоба крепления штанги стабилизатора к подрамнику;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – элементы крепления штанги стабилизатора к рычагу;
9 – стяжной болт клеммного соединения поворотного кулака и пальца шаровой опоры;
10 – шаровая опора
Подрамник:
1 – точки переднего крепления подрамника к кузову;
2 – точки крепления рычага подвески к подрамнику;
3 – точки заднего крепления подрамника и стабилизатора поперечной устойчивости;
4 – кронштейн крепления подушки подвески системы выпуска отработавших газов;
5 – кронштейн крепления задней опоры силового агрегата
Рычаг передней подвески:
1 – рычаг;
2 – чехол опоры;
3 – шаровая опора;
4 – сайлент-блок
Элементы стабилизатора поперечной устойчивости:
1 – гайка;
2 – нижняя резиновая втулка;
3 – промежуточная резинометаллическая втулка;
4 – пластмассовая шайба;
5 – верхняя резиновая втулка;
6 – винт;
7 – штанга стабилизатора;
8 – скоба;
9 – подушка штанги стабилизатора

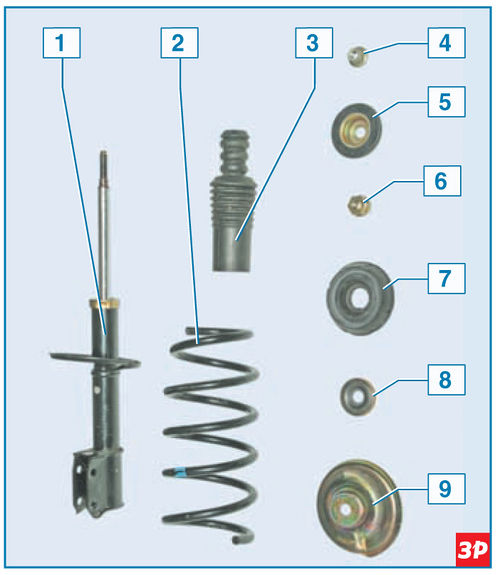

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – буфер хода сжатия с защитным чехлом;
4 – гайка крепления стойки к кузову;
5 – опорная шайба;
6 – гайка крепления верхней опоры;
7 – верхняя опора стойки;
8 – подшипник верхней опоры;
9 – верхняя чашка пружины
Ступичный узел переднего колеса:
1 – поворотный кулак;
2 – подшипник ступицы;
3 – установочное кольцо датчика скорости;
4 – ступица колеса
Устройство двухрядного подшипника ступицы (для наглядности элементы одного ряда извлечены из наружного кольца подшипника):
1 – наружное кольцо подшипника;
2 – внутреннее кольцо подшипника;
3 – сепаратор с шариками;
4 – сальник;
5 – защитная шайба
